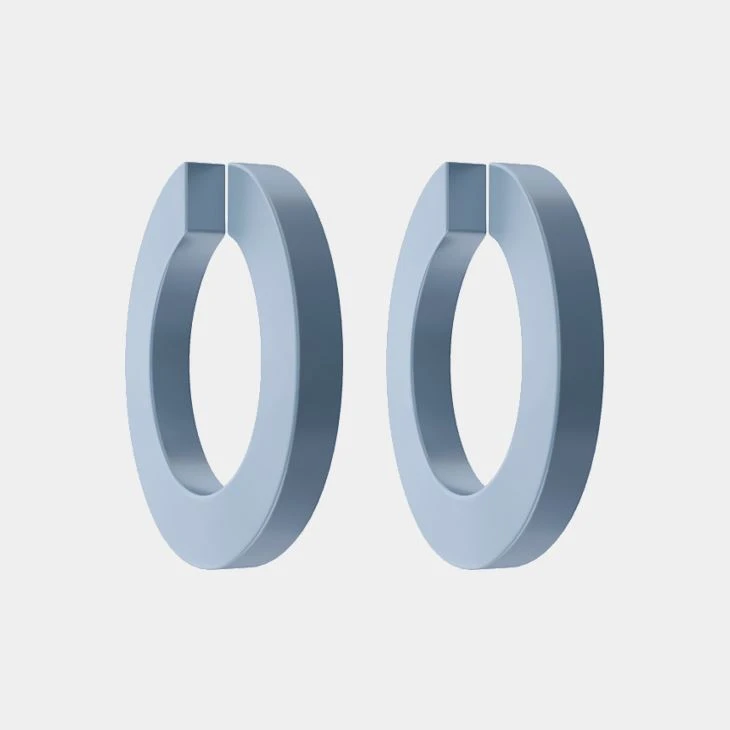

Rondelle en acier à ressort
Norme : DIN 127
Marchandise: Rondelle en acier à ressort
Également nommé : rondelle à ressort à simple enroulement
Matériel: Acier
Dureté Vickers, HV : HV430-530
Formulaire : Formulaire B
Diamètre: Φ2/ Φ2.2/ Φ2.5/ Φ3/ Φ3.5/ Φ4/ Φ5/ Φ6/ Φ7/ Φ8/ Φ10/ Φ12/ Φ14/ Φ16/ Φ18/ Φ20/ Φ22/ Φ24/ Φ27/ Φ30/ Φ36/ Φ39/ Φ42/ Φ45/ Φ48/ Φ52/ Φ56/ Φ60/ Φ64/ Φ68/ Φ72/ Φ80/ Φ90/ Φ100
Finition : ordinaire, noir, zingué, galvanisé à chaud, oxydation, Dacromet, phosphatation, galvanoplastie au cadmium, nickelé
Norme alternative : UNI 1751
MOQ : 1000kgs
Délai de livraison : 30 à 60 jours
Présentation du produit
En tant que fournisseur mondial de solutions de fixation personnalisées, le processus de service d'AYA est aussi proche des clients que les produits d'AYA. De la description des besoins aux services de suivi, AYA n'épargnera aucun effort pour aider les clients à résoudre tout problème de fixation qui survient, afin d'éliminer les inquiétudes des clients.
Description du produit
Nom du produit | Rondelle en acier à ressort |
Aussi nommé | Rondelle à ressort à simple enroulement |
Matériel | Acier |
Formulaire | Formulaire B |
Standard | DIN 127 |
Norme alternative | UNI 1751 |
Diamètre | Φ2/ Φ2.2/ Φ2.5/ Φ3/ Φ3.5/ Φ4/ Φ5/ Φ6/ Φ7/ Φ8/ Φ10/ Φ12/ Φ14/ Φ16/ Φ18/ Φ20/ Φ22/ Φ24/ Φ27/ Φ30/ Φ36/ Φ39/ Φ42/ Φ45/ Φ48/ Φ52/ Φ56/ Φ60/ Φ64/ Φ68/ Φ72/ Φ80/ Φ90/ Φ100 |
Finir | Ordinaire, noir, zingué, galvanisé à chaud, oxydation, Dacromet, phosphatation, galvanoplastie au cadmium, nickelé |
| Diamètre nominal | Φ2 | Φ2.2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | |
| d | min | 2.1 | 2.3 | 2.6 | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 7.1 |
| maximum | 2.4 | 2.6 | 2.9 | 3.4 | 3.9 | 4.4 | 5.4 | 6.5 | 7.5 | |
| n | Taille nominale | 0.9 | 1 | 1 | 1.3 | 1.3 | 1.5 | 1.8 | 2.5 | 2.5 |
| maximum | 1 | 1.1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | 2.65 | 2.65 | |
| min | 0.8 | 0.9 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | 2.35 | 2.35 | |
| h | Taille nominale | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.9 | 1.2 | 1.6 | 1.6 |
| maximum | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 | 1 | 1.3 | 1.7 | 1.7 | |
| min | 0.4 | 0.5 | 0.5 | 0.7 | 0.7 | 0.8 | 1.1 | 1.5 | 1.5 | |
| H | min | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 1.8 | 2.4 | 3.2 | 3.2 |
| maximum | 1.2 | 1.4 | 1.4 | 1.9 | 1.9 | 2.1 | 2.8 | 3.8 | 3.8 | |
| pour 1000 unités ≈ kg | 0.033 | 0.05 | 0.053 | 0.11 | 0.12 | 0.18 | 0.36 | 0.83 | 0.93 | |
| Diamètre nominal | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | |
| d | min | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 |
| maximum | 8.5 | 10.7 | 12.7 | 14.7 | 17 | 19 | 21.2 | 23.5 | 25.5 | |
| n | Taille nominale | 3 | 3.5 | 4 | 4.5 | 5 | 5 | 6 | 6 | 7 |
| maximum | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | |
| min | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | |
| h | Taille nominale | 2 | 2.2 | 2.5 | 3 | 3.5 | 3.5 | 4 | 4 | 5 |
| maximum | 2.1 | 2.35 | 2.65 | 3.15 | 3.7 | 3.7 | 4.2 | 4.2 | 5.2 | |
| min | 1.9 | 2.05 | 2.35 | 2.85 | 3.3 | 3.3 | 3.8 | 3.8 | 4.8 | |
| H | min | 4 | 4.4 | 5 | 6 | 7 | 7 | 8 | 8 | 10 |
| maximum | 4.7 | 5.2 | 5.9 | 7.1 | 8.3 | 8.3 | 9.4 | 9.4 | 11.8 | |
| pour 1000 unités ≈ kg | 1.6 | 2.53 | 3.82 | 6.01 | 8.91 | 9.73 | 15.2 | 16.5 | 26.2 | |
| Diamètre nominal | Φ27 | Φ30 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | |
| d | min | 27.5 | 30.5 | 36.5 | 39.5 | 42.5 | 45.5 | 49 | 53 | 57 |
| maximum | 28.5 | 31.7 | 37.7 | 40.7 | 43.7 | 46.7 | 50.5 | 54.5 | 58.5 | |
| n | Taille nominale | 7 | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 14 |
| maximum | 7.25 | 8.25 | 10.25 | 10.25 | 12.25 | 12.25 | 12.25 | 14.25 | 14.25 | |
| min | 6.75 | 7.75 | 9.75 | 9.75 | 11.75 | 11.75 | 11.75 | 13.75 | 13.75 | |
| h | Taille nominale | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 |
| maximum | 5.2 | 6.2 | 6.2 | 6.2 | 7.25 | 7.25 | 7.25 | 8.25 | 8.25 | |
| min | 4.8 | 5.8 | 5.8 | 5.8 | 6.75 | 6.75 | 6.75 | 7.75 | 7.75 | |
| H | min | 10 | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 |
| maximum | 11.8 | 14.2 | 14.2 | 14.2 | 16.5 | 16.5 | 16.5 | 18.9 | 18.9 | |
| pour 1000 unités ≈ kg | 28.7 | 44.3 | 67.3 | 71.7 | 111 | 117 | 123 | 182 | 193 | |
| Diamètre nominal | Φ60 | Φ64 | Φ68 | Φ72 | Φ80 | Φ90 | Φ100 | - | - | |
| d | min | 61 | 65 | 69 | 73 | 81 | 91 | 101 | - | - |
| maximum | 62.5 | 66.5 | 70.5 | 74.5 | 82.5 | 92.5 | 102.5 | - | - | |
| n | Taille nominale | 14 | 14 | 14 | 14 | 14 | 14 | 14 | - | - |
| maximum | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | - | - | |
| min | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | - | - | |
| h | Taille nominale | 8 | 8 | 8 | 8 | 8 | 8 | 8 | - | - |
| maximum | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | - | - | |
| min | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | - | - | |
| H | min | 16 | 16 | 16 | 16 | 16 | 16 | 16 | - | - |
| maximum | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | - | - | |
| pour 1000 unités ≈ kg | 203 | 218 | 228 | 240 | 262 | 290 | 318 | - | - | |
détails du produit
Avantages du produit
Avantages de la rondelle élastique Din 127
1. La rondelle en acier à ressort a un bon effet anti-desserrage.
2. La rondelle à ressort à simple enroulement a un bon effet anti-vibration.
3. Le coût de fabrication de la rondelle élastique est faible.
4. L'installation de la rondelle élastique Din 127 est très pratique.
5. La rondelle Din 127 est idéale pour les applications nécessitant un certain degré de flexibilité, telles que les industries aérospatiale et automobile.
6. Les produits de fixation d'AYA ont subi des contrôles stricts et des procédures de test multicanal, et la qualité est garantie.
Contrôle de la qualité
L'inspection des produits finis est un point clé. AYA dispose d'un système de contrôle d'échantillonnage complet pour cette tâche importante et chaque détail sera entièrement inspecté.
Emballage et chargement de conteneurs
L'emballage est important pour la conservation du produit ainsi que pour la sécurité. AYA développe constamment de nouvelles solutions pour garder les produits intacts pendant le processus d'expédition.
Scénarios d'utilisation
Pourquoi choisir AYA ?
AYA fournit chaque année des services exclusifs à plus de 1000 membres du monde entier, avec un système de solution de service de chaîne unique, il vous suffit de cliquer sur la souris pour obtenir une solution de fixation exclusive et profiter de services porte-à-porte.
